Chantier CNR

Voici des photos d’un chantier CNR (Compagnie Nationale du Rhône) pour le nettoyage du puisard de drainage de la centrale hydroélectrique / écluse de Baix-le-Logis-Neuf contenant 60 m3 de boues vaseuses réalisé par les équipes de l’agence de Laudun.

  • ce chantier prévu pour une durée de 2 à 3 semaines a nécessité la mise en oeuvre d’une pompe à boue remontant les boues 35m dans les entrailles du barrage afin d’acheminer les effluents vers le tank.
  • l’eau de lavage est acheminée par citernes.
  • l’eau est traitée en sortie du tank par un filtre à charbon, bloquant les résidus éventuels d’hydrocarbures avant d’être rejetée dans le Rhône.
  • des analyses de contrôle sont effectuées par un laboratoire de Valence.
  • les boues sédimentent dans le tank et sont pompées par citerne puis traitées dans un centre agréé.
  • la phase huileuse surnageant dans le tank  est écrémée et les hydrocarbures transférées vers le centre de traitement agréé.

Vue générale de l’installation du chantier avec :

Chantier CNR
  • une semi-citerne d’approvisionnement en eau,
  • une pompe HP au fond à droite,
  • un tank de décantation par cloisons au premier plan
  • et le conteneur cylindrique de charbon actif juste à côté.
Chantier CNR

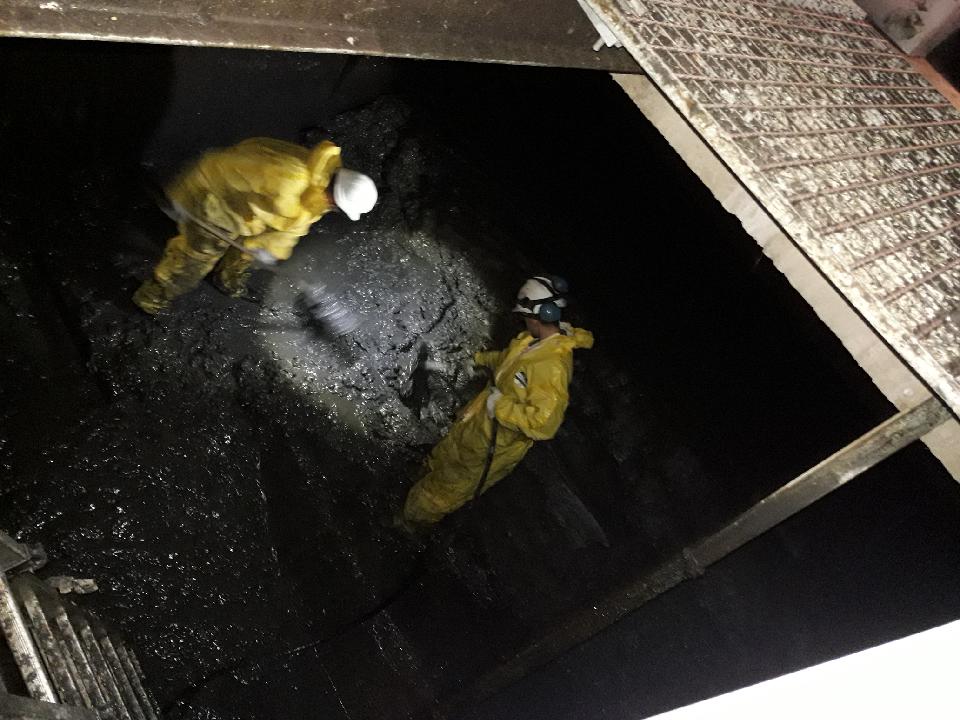

Dans le puisard, les opérateurs de l’agence de Laudun délayent les boues et les poussent vers la pompe immergée.

On peut observer que ces boues sont très pâteuses.

Ligne rigide

Une ligne rigide a été installée pour évacuer les boues du puisard grâce à la pompe centrifuge.

Cette ligne rigide est raccordée au réservoir de décantation. Grâce à plusieurs cloisons, laissant passer les effluents en partie haute ou en partie basse, les boues décantent.

Chantier CNR

Les boues sont pompées et les hydrocarbures sont écrémées. Ces déchets sont évacués vers un centre de traitement.

Chantier CNR

Ainsi à la sortie du réservoir, les eaux décantées et écrémées sont dirigées vers un filtre à charbon actif.

Des analyses en laboratoire ont confirmé l’efficacité du système de traitement mis en place.
